2019年一级建造师考试《机电工程》真题及答案(8)

报名入口来源：中国教育在线　2020-08-04

简答题

2019年一级建造师考试《机电工程》真题及答案(8)

背景资料

A公司以施工总承包方式承接了某医疗中心机电工程项目，工程内容：给水排水、消防、电气、通风空调等设备材料采购，安装及调试工作。A公司经建设单位同意，将自动喷水灭火系统(包括消防水泵、稳压泵、报警阀、配水管道，水源和排水设施等)的安装，调试分包给B公司。

为了提高施工效率，A公司采用BIM四维(4D)模拟施工技术，并与施工组织方案结合，按进度计划完成了各项安装工作。

在自动喷水灭火系统调试阶段，B公司组织了相关人员进行了消防水泵，稳压泵和报警阀的调试，完成后交付A公司进行系统联动试验，但A公司认为B公司还有部分调试工作未完成;自动喷水灭火系统末端试水装置(见图2)的出水方式和排水立管不符合规范规定。B公司对末端试水装置进行了返工，并完成相关的调试工作后，交付A公司完成联动试验等各项工作。系统各项性能指标均符合设计及相关规范要求，工程质量验收合格。

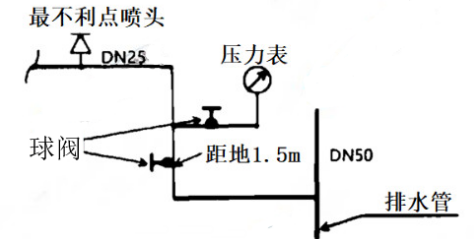

图2末端试水装置安装示意图

1、A公司采用BIM四维(4D)模拟施工的主要作用有哪些?

2、末端试水装置(图2)的出水方式、排水立管有哪些质量问题?末端试水装置漏装哪个管件?

3、B公司还有哪些调试工作未完成?

4、联动试验除A公司外，还有哪些单位参加?

点击查看答案1、本题答案: (1)在BIM三维模型的基础上融合时间概念可实现四维模拟，避免施工延期。 (2)可以直观地体现施工的界面、顺序，使总承包与各专业施工之间的施工协调变得清晰明了。 (3)通过四维施工模拟与施工组织方案的结合，使设备材料进场、劳动力配置、机械排版等各项工作的安排变得更为有效、经济。设备吊装方案及一些重要的施工步骤，都可以用四维模拟的方式很明确的展示出来。 2、本题答案: 答案见解析本题详解:　　①末端试水装置不得直接与排水管链接，应通过排水漏斗接入排水管管道;　　排水管立管管径不符合要求，管径不应小于DN75mm，　　排水立管应设置伸顶通气管(DN75)，并在管端设置排水管透气帽。　　压力表前没有缓冲，应设置表弯。　　②末端试水装置漏装了试水接头、排水漏斗、压力表表弯、排水通气管及管帽。 3、本题答案: B公司还应完成水源测试、排水设施的调试工作。 4、本题答案: 还应有B单位、建设单位、监理单位、设计单位、相关设备供应商及设备使用单位参加。
